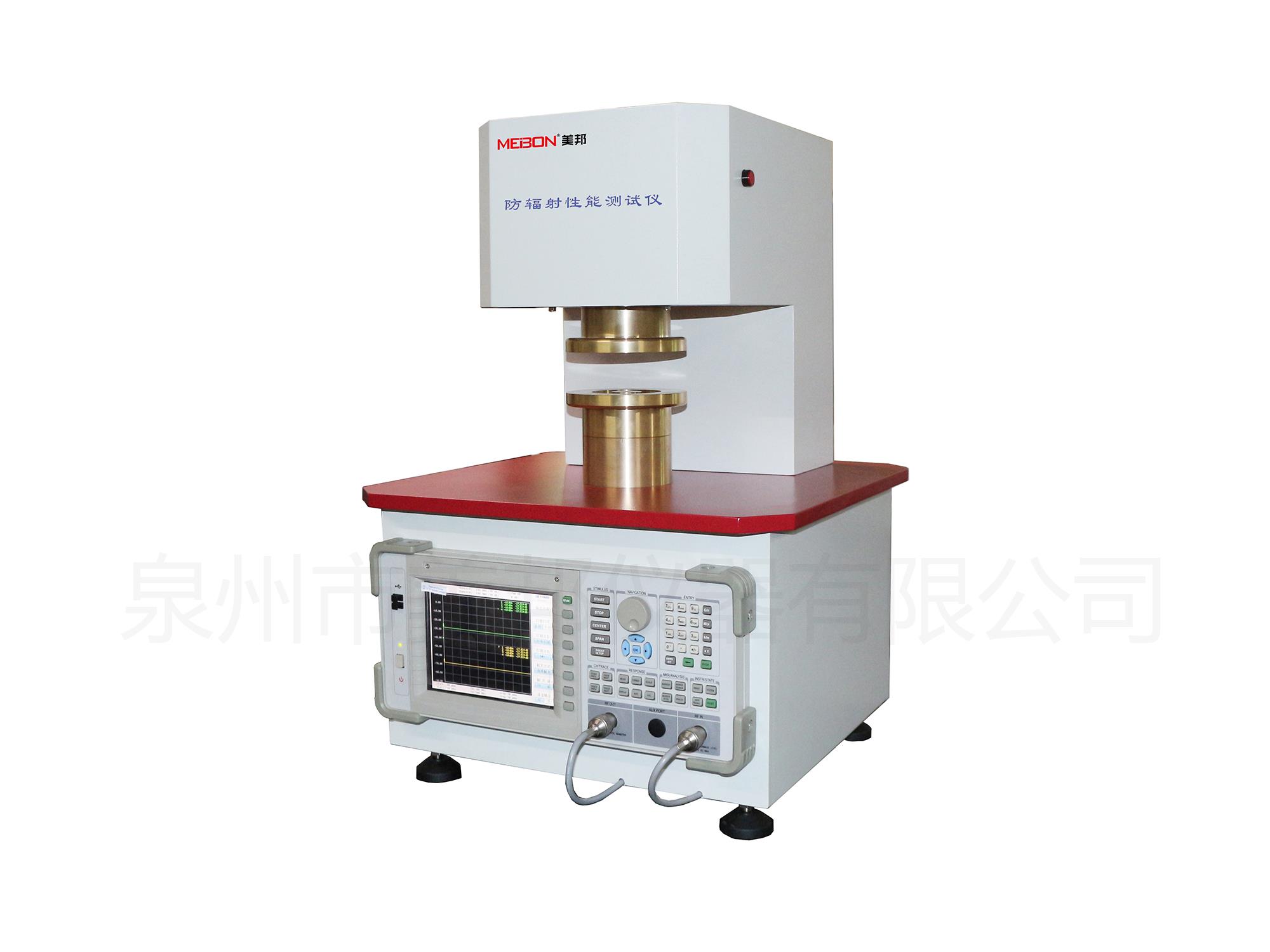

YG913防輻射性能測試儀

Video

Gallery

360°Show

適用范圍

測試標準

儀器特性

技術參數

配置清單

用于紡織品、塑料布、金屬薄板、非導電材料表面涂層或鍍層、金屬網、導電膜、導電玻璃、導電介質板等電磁屏蔽材料的電磁屏蔽效能的測試（法蘭同軸法）。

GB/T 23326 不銹鋼纖維與棉滌混紡電磁波屏蔽本色布

GB/T 25471 電磁屏蔽涂料的屏蔽效能測量方法

SJ 20524 材料屏蔽效能的測量方法

ASTM 4935 平面材料的電磁屏蔽效果測定的標準試驗方法等

信號源
測試頻率范圍	300KHz～3000MHz
頻率穩 定度	≤±5×10-6
頻率分辨率	1Hz
信號 純度	≤-65dBc/Hz(偏10KHz)
輸出電平	-45dBm～+10dBm
電平準 確度	≤±1.5dB（25℃±5℃，-45dBm～+5 dBm）
諧波抑制比	≥30dB(1MHz～3000MHz)，≥25dB(300KHz～1MHz)
方向性	≥50dB（矢量校準后）
功率掃描	-8dBm～+5dBm
系統 阻抗	50歐姆
接收機
頻率范圍	300KHz～3000MHz
分辨率帶寬	100Hz～20KHz
動 態 范圍	≥95dB ( RBW=1KHz )
輸入電平	+10dBm
輸入損壞電平	+20dBm（直流+25V ）
端口	駐波比≤1.2
儀器原理
結 構 圖
屏蔽效能（SE）	在同一激勵電平下，有屏蔽材料與無屏蔽材料時所接收到的功率或電壓之比的對數。公式如下： VO—無屏蔽材料時的接收電壓； VI—有屏蔽材料時的接收電壓； PO—無屏蔽材料時的接收功率； PI—有屏蔽材料時的接收功率；
測 試過程	按標準GBT25471-2010要求，取裁試驗和調濕后。先用參考試樣在多頻率點進行測量，在每個頻率記錄接收值PO(或VO)，再換上測量試樣在多頻率點進行測量，在每個頻率記錄接收值PI(或VI)。用上面公式計算屏蔽效能。
